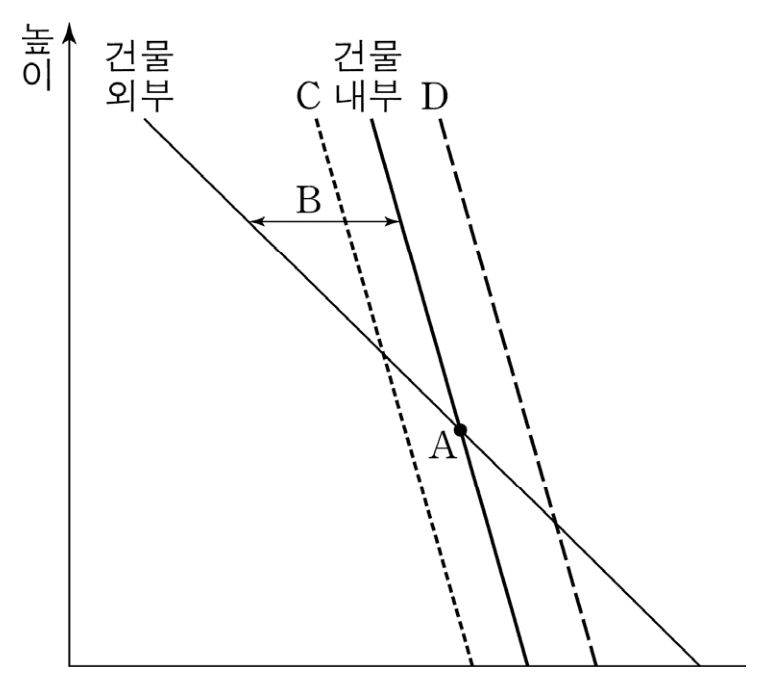

16.<그래프>는 건물 내부와 외부의 높이에 따른 압력변화를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은? (단, 문제에서 제시한 사항 외의 것은 고려하지 않음)

① A는 건물 화재 시 실내와 실외의 정압이 같아지는 경계면을 나타내는 지점이며, 건축물에 개구부가 수직적으로 동일하게 분포되어 있는 경우라도 화재의 발생 위치와 조건에 따라 달라질 수 있다.

정답: O

A는 실내외 정압이 같아지는 경계면(중성대)으로, 개구부가 수직으로 균등 분포해도 화재 발생 위치ㆍ조건에 따라 달라질 수 있으므로 옳다.

② 건물 화재 시 A 위쪽은 실내 정압이 실외보다 높아 실내에서 기체가 외부로 유출되고, A 아래쪽에는 실외에서 기체가 유입되므로 A의 상층부는 열과 연기가, A의 하층부는 신선한 공기가 존재하게 된다.

정답: O

A 위쪽은 실내 정압이 높아 기체가 유출되고 A 아래쪽은 외부 기체가 유입되어, 상층부에 열ㆍ연기가, 하층부에 신선한 공기가 존재한다는 설명은 옳다.

③ B가 넓어질수록 공기의 순환이 강하게 나타나며, 상부에서는 더 많은 공기가 빠져나가고 하부에서는 더 많은 외부 공기가 유입되어 공기 흐름이 증폭된다.

정답: O

B(실내외 압력차)가 넓어질수록 상부 유출ㆍ하부 유입이 커져 공기 흐름이 증폭된다는 설명은 옳다.

④ 밀폐된 건물에서 화재가 발생했을 때 하층 개구부를 개방하면 건물 내부의 압력-높이 실선은 C로 이동할 것이고, 상층 개구부를 개방하면 건물 내부의 압력-높이 실선은 D로 이동할 수 있다.

정답: X

밀폐 건물에서 하층 개구부를 개방하면 외부 공기가 유입되어 내부 압력-높이 실선은 D로 이동하고, 상층 개구부를 개방하면 C로 이동한다. C와 D를 반대로 서술하여 옳지 않다(정답).
