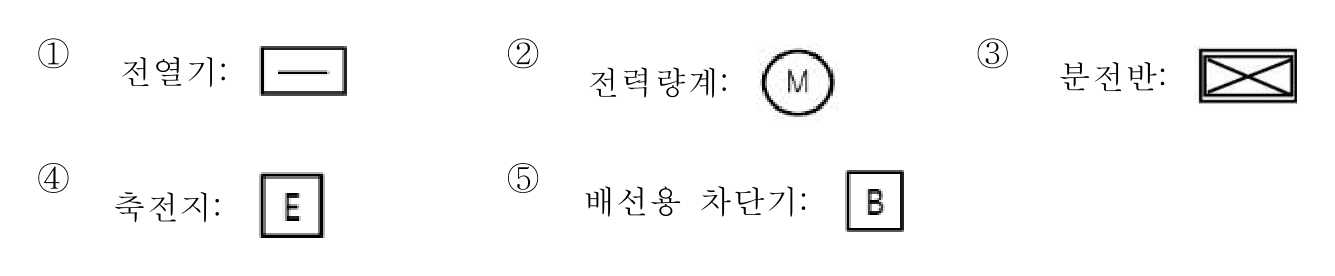

77.옥내 배선 설비의 명칭과 도시 기호의 연결로 옳은 것은?

번호를 고른 뒤 한 번 더 누르거나 아래 「정답 확인」을 누르세요

해설 보기

2025년 공동주택시설개론 77번 해설

정답: 5번

해설 요약

B = 배선용 차단기, E = 누전차단기, M = 전동기, Wh = 전력량계, H = 전열기. 사각 안 한 글자가 무엇인지가 전부다.

①
정답: X
전열기의 기호는 사각 안의 H(heater)다. 그림의 가로줄이 든 사각은 다른 기구다.
②
정답: X
원 안의 M은 전동기(motor)다. 전력량계는 Wh로 적는다.
③ 전열기: 전력량계: 분전반:
정답: X
사각에 대각선을 그은 X자 기호는 배전반이다. 분전반은 사각의 절반을 칠해 나타낸다 — 배전반·분전반·제어반이 서로 비슷하게 생겨 자주 바뀌어 나온다.
④
정답: X
사각 안의 E는 누전차단기(Earth leakage)다. 축전지는 BAT로 적는다.
⑤ 축전지: 배선용 차단기:
정답: O
사각 안의 B가 배선용 차단기(MCCB)다. 같은 사각 안 글자로 B는 배선용 차단기, E는 누전차단기를 가르므로 두 글자를 짝지어 외워 두면 ④와 ⑤가 한꺼번에 풀린다.
