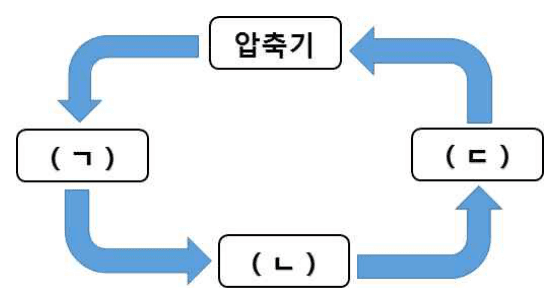

69.다음은 압축식 냉동기의 냉동사이클을 나타낸 것이다. (ㄱ) ∼ (ㄷ)에 들어갈 내용으로 옳은 것은?
번호를 고른 뒤 한 번 더 누르거나 아래 「정답 확인」을 누르세요
해설 보기▾
2025년 공동주택시설개론 69번 해설
정답: 1번
해설 요약
압축 → 응축(열 버림) → 팽창(압력 내림) → 증발(열 빼앗음). 「올리고 → 버리고 → 내리고 → 빼앗는다」 네 걸음이다.
① ㄱ: 응축기, ㄴ: 팽창밸브, ㄷ: 증발기
정답: O
냉매는 압축기 → 응축기 → 팽창밸브 → 증발기 → 다시 압축기로 돌며, 그림의 화살표도 이 차례다. 각 자리가 하는 일을 짚으면 순서가 저절로 선다 — 압축기에서 고온·고압 기체가 되고, 응축기에서 열을 밖으로 버리며 액체가 되고, 팽창밸브를 지나며 저온·저압으로 떨어지고, 증발기에서 실내 열을 빼앗아 다시 기체가 된다.
② ㄱ: 응축기, ㄴ: 증발기, ㄷ: 팽창밸브
정답: X
증발기와 팽창밸브의 자리가 바뀌었다. 팽창밸브를 먼저 지나 압력을 낮춰야 증발기에서 낮은 온도로 끓을 수 있다.
③ ㄱ: 증발기, ㄴ: 팽창밸브, ㄷ: 응축기
정답: X
응축기와 증발기의 자리가 바뀌었다. 압축기에서 막 나온 고온 기체는 먼저 열을 버려야 하므로 응축기로 간다.
④ ㄱ: 증발기, ㄴ: 응축기, ㄷ: 팽창밸브
정답: X
세 자리가 모두 어긋났다.
⑤ ㄱ: 팽창밸브, ㄴ: 증발기, ㄷ: 응축기
정답: X
압축기 바로 뒤에 팽창밸브가 올 수 없다. 압축해 올린 압력을 곧바로 내리면 아무 일도 하지 않은 것이 된다.
