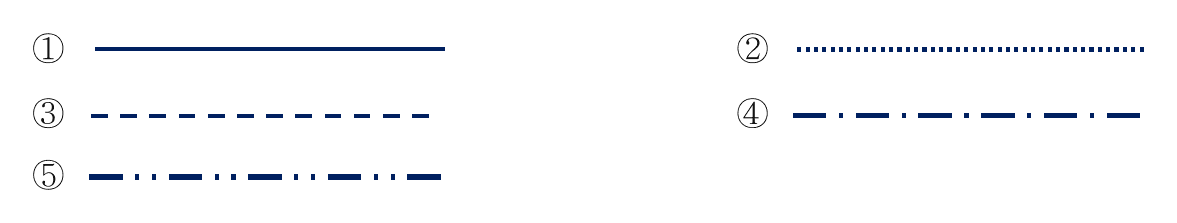

80.전기 배선 기호 중 지중매설 배선을 나타낸 것은?

번호를 고른 뒤 한 번 더 누르거나 아래 「정답 확인」을 누르세요

해설 보기

2023년 공동주택시설개론 80번 해설

정답: 4번

해설 요약

배선 기호 — 실선 천장 은폐 · 파선 바닥 은폐 · 점선 노출 · 一점쇄선 지중매설. 선의 모양 넷을 묶어 외운다.

①
정답: X
천장 은폐배선은 실선으로 그린다 — 가장 흔한 배선이라 가장 단순한 선을 준다.
②
정답: X
바닥 은폐배선은 파선(점선)으로 그린다.
③
정답: X
노출배선은 점선으로 그려 은폐배선과 구분한다.
④
정답: O
지중매설 배선은 「一점쇄선」(긴 선과 점이 번갈아 나오는 선)으로 그린다. 네 가지 배선을 선 모양으로 갈라 놓은 것이라, 실선(천장 은폐) · 파선(바닥 은폐) · 점선(노출) · 一점쇄선(지중매설) 넷을 묶어 익히면 어느 것을 물어도 풀린다.
⑤
정답: X
이 기호는 위 네 가지에 해당하지 않는다.
